Mise en situation :

Je souhaite accéder à une page web depuis mon navigateur. Je suis client de Free. Quel est alors le “chemin parcouru” par ma demande ?

(Alt)

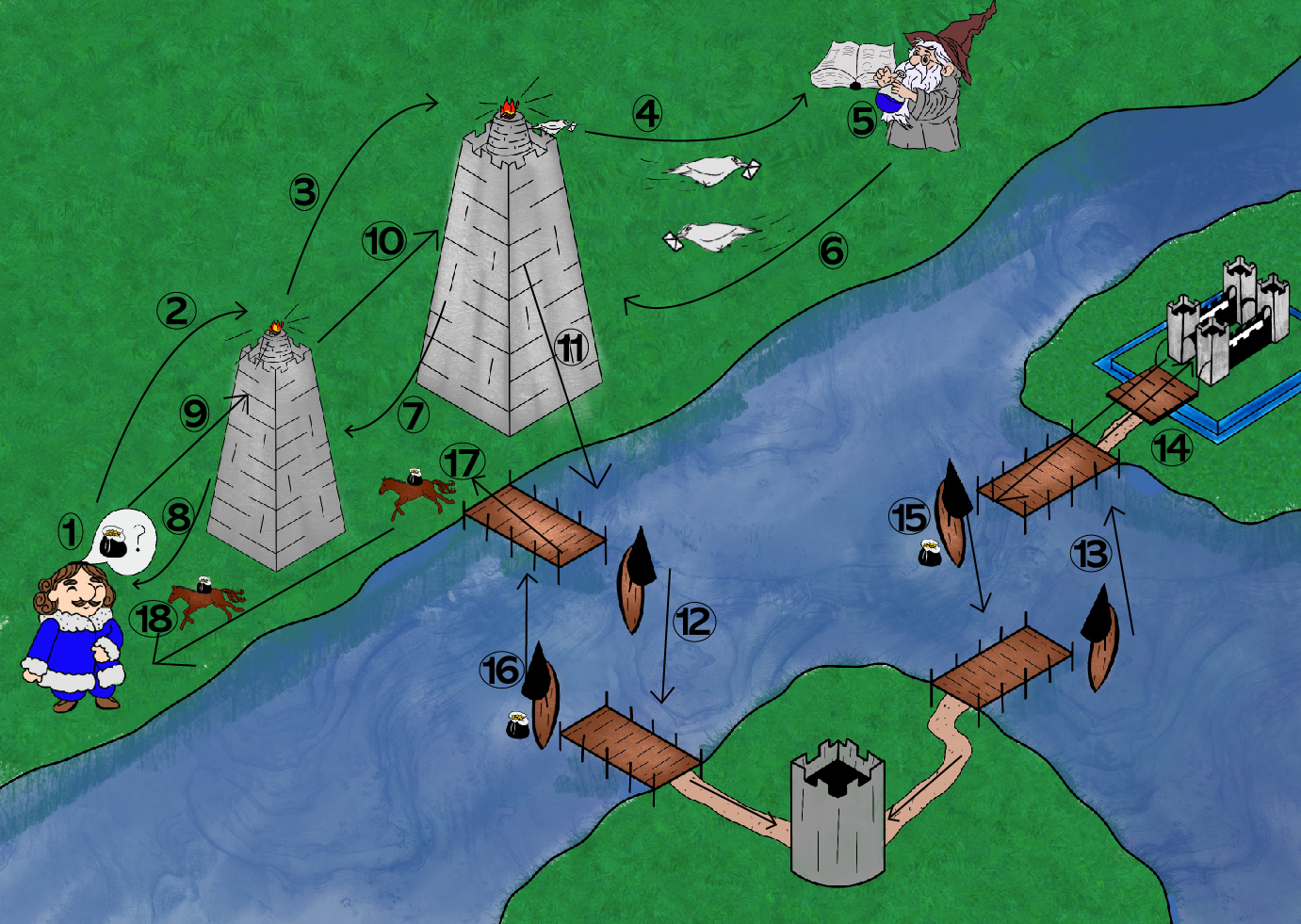

Légende :

  1. Le duc représente le navigateur. Ici, il ne demande pas l’accès à une page web, mais un sac d’or.

  2. La 1ère tour représente la box internet. Elle émet un signal Wi-Fi pour permettre d’accéder à internet. Ici, elle informe la plus grande tour par la lumière du feu.

  3. La 2ème tour, plus grande, représente le routeur free.

  4. L’oiseau est associé au routeur guitoyen.

  5. Le savant représente le DNS, qui associe les noms de domaines internet avec leurs adresses IP. Ici, l’adresse du roi.

  6. L’information fait chemin inverse…

  7. L’information continue…

  8. L’information arrive enfin au duc, il peut donc demander de l’or au roi.

  9. La 1ère tour prévient une nouvelle fois la seconde.

  10. La grand tour perçoit alors l’information.

  11. Cette fois, c’est à l’aide du routeur cogent (1er bateau) que l’information va circuler.

  12. La 1er bateau arrive et passe l’information à un 2ème bateau (le routeur SNR).

  13. Ce dernier permet de s’adresser directement au Roi (le château représente le serveur du site internet.

  14. Le roi décide donc de donner de l’or au duc. En réalité, le serveur envoie l’accès à des pages web au navigateur.

      1. et 18. L’or fait chemin inverse et le duc le reçoit.
